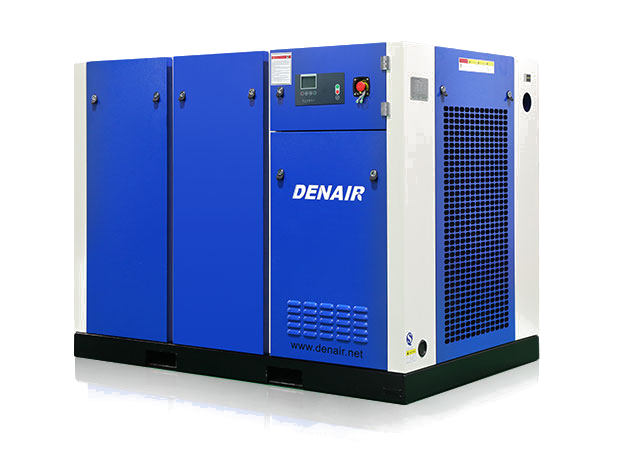

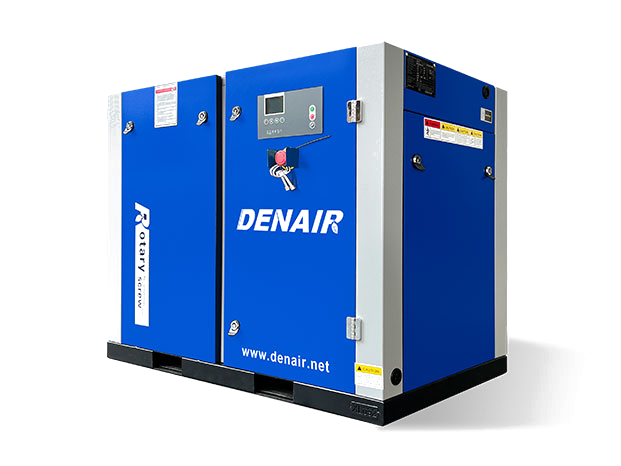

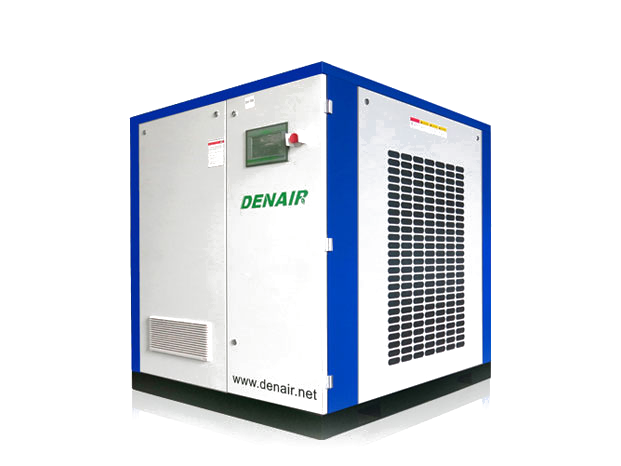

PM VSD Skruvkompressor — Enstegs

Permanentmagnetmotordrivna skruvkompressorer med variabel hastighet. Upp till 35% energibesparing jämfört med standard VSD. Direktdriven 1:1 transmission med konstant tryckreglering ±0.1 bar.

Vad är en PM VSD-kompressor?

En PM VSD-kompressor (Permanent Magnet Variable Speed Drive) använder en permanentmagnetmotor som automatiskt anpassar varvtalet efter tryckluftsbehov i realtid. Istället för att köra på full kapacitet och avlasta övertrycket, levererar kompressorn exakt den mängd tryckluft som behövs — vilket kan sänka elkostnaderna med upp till 35% jämfört med traditionella kompressorer.

Den slutna vektorstyrningen ger en svarstid på under 50 millisekunder med konstant tryckreglering inom ±0.1 bar. UH-seriens magneter tål temperaturer upp till 180°C och har en livslängd på över 40 000 drifttimmar. Direktdriven 1:1 transmission eliminerar energiförluster och underhållskrävande remmar, medan SKF-lager och 304 rostfritt stål rörledningar säkerställer lång livslängd.

Modellserien spänner från 5.5 kW till 400 kW med arbetstryck mellan 7.0 och 13.0 bar, vilket täcker allt från mindre verkstäder till stora industrianläggningar. IP65-skydd på modellerna upp till 45 kW och IP55 från 55 kW uppåt gör dem lämpliga för krävande driftsmiljöer.

Är du intresserad?

Vi hjälper dig hitta rätt lösning för din verksamhet.

Ladda ner produktkatalog Öppna produktkatalog

Nyckelegenskaper

Permanentmagnetmotor med IP65 (5.5–45 kW) / IP55 (55–400 kW)

UH-serien magneter, tål 180°C, 40 000 timmars livslängd

SKF-lager (Sverige)

RS485-kommunikation

Sluten vektorstyrning — svarstid <50 ms

Konstant tryckreglering ±0.1 bar

Upp till 35% energibesparing vs standard VSD

304 rostfritt stål rörledningar

Picolino modul oljeseparator (2 min underhåll)

PTFE-tätning, arbetstryck upp till 20 bar

Certifieringar

CEISO 9001

Modeller & specifikationer

Art.nr	Effekt	Tryck	Luftflöde (FAD)	Ljud	Vikt	Mått	Kylning	Skyddsklass (IP)
30-11001-A	5.5 kW	7.0–10.0 bar	0.38–1.00 m³/min	62 dB(A)	165 kg	900×600×860 mm	Air	IP65
30-11001-A	7.5 kW	7.0–10.0 bar	0.43–1.40 m³/min	62 dB(A)	170 kg	900×600×860 mm	Air	IP65
30-11003-A	11 kW	7.0–12.5 bar	0.55–2.16 m³/min	64 dB(A)	200 kg	1050×650×900 mm	Air	IP65
30-11004-A	15 kW	7.0–12.5 bar	0.74–2.73 m³/min	64 dB(A)	260 kg	1050×650×900 mm	Air	IP65
30-11005-A	18.5 kW	7.0–12.5 bar	0.88–3.38 m³/min	66 dB(A)	325 kg	1100×650×920 mm	Air	IP65
30-11006-A	22 kW	7.0–12.5 bar	0.88–3.95 m³/min	66 dB(A)	335 kg	1300×800×1050 mm	Air	IP65
30-11007-A	30 kW	7.0–12.5 bar	1.36–5.51 m³/min	68 dB(A)	550 kg	1300×800×1050 mm	Air	IP65
30-11008-A	37 kW	7.0–12.5 bar	1.42–6.74 m³/min	69 dB(A)	580 kg	1500×960×1200 mm	Air	IP65
30-11009-A	45 kW	7.0–12.5 bar	1.62–8.46 m³/min	75 dB(A)	600 kg	1500×960×1200 mm	Air	IP65
30-11010-A	55 kW	7.0–12.5 bar	3.69–13.25 m³/min	77 dB(A)	1 500 kg	1800×1300×1500 mm	Air	IP55
30-11011-A	75 kW	7.0–12.5 bar	3.69–13.25 m³/min	77 dB(A)	1 500 kg	1800×1300×1500 mm	Air	IP55
30-11012-W	90 kW	7.0–12.5 bar	5.19–18.13 m³/min	77 dB(A)	1 795 kg	2435×1795×1715 mm	Air/Water	IP55
30-11013-W	110 kW	7.0–12.5 bar	5.45–16.70 m³/min	78 dB(A)	2 435 kg	2435×1795×1715 mm	Air/Water	IP55
30-11014-W	132 kW	7.0–12.5 bar	6.10–24.65 m³/min	78 dB(A)	2 435 kg	2435×1795×1715 mm	Air/Water	IP55
30-11015-W	160 kW	7.0–12.5 bar	7.18–30.70 m³/min	79 dB(A)	2 945 kg	2945×1795×1715 mm	Air/Water	IP55
30-11016-W	185 kW	7.0–12.5 bar	8.30–35.31 m³/min	79 dB(A)	3 035 kg	3035×1795×1715 mm	Air/Water	IP55
30-11016-W	200 kW	7.0–12.5 bar	9.93–39.37 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air/Water	IP55
30-11017-W	220 kW	7.0–12.5 bar	11.87–44.99 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air/Water	IP55
30-11019-W	250 kW	7.0–12.5 bar	12.35–47.60 m³/min	81 dB(A)	4 450 kg	3310×2090×2400 mm	Air/Water	IP55
30-11019-W	280 kW	7.0–12.5 bar	14.56–54.12 m³/min	82 dB(A)	5 850 kg	3310×2090×2400 mm	Air/Water	IP55
30-11021-W	315 kW	7.0–12.5 bar	15.81–58.12 m³/min	83 dB(A)	6 450 kg	3310×2090×2400 mm	Air/Water	IP55
30-11022-W	355 kW	7.0–12.5 bar	17.03–64.35 m³/min	84 dB(A)	6 700 kg	3730×2380×2550 mm	Water	IP55
30-11002-A	7.4 kW	7.0–13.0 bar	0.29–1.40 m³/min	62 dB(A)	170 kg	900×600×860 mm	Air	IP65
30-11012-A	88.3 kW	7.0–13.0 bar	5.19–18.13 m³/min	77 dB(A)	1 795 kg	2435×1795×1715 mm	Air	IP55
30-11013-A	110.3 kW	7.0–13.0 bar	5.19–21.00 m³/min	78 dB(A)	2 000 kg	2435×1795×1715 mm	Air	IP55
30-11014-A	128.7 kW	7.0–13.0 bar	6.10–24.65 m³/min	78 dB(A)	2 210 kg	2435×1795×1715 mm	Air	IP55
30-11015-A	158.1 kW	7.0–13.0 bar	7.18–30.70 m³/min	79 dB(A)	2 945 kg	2945×1795×1715 mm	Air	IP55
30-11016-A	183.9 kW	7.0–13.0 bar	8.46–35.31 m³/min	79 dB(A)	3 035 kg	3035×1795×1715 mm	Air	IP55
30-11017-A	198.6 kW	7.0–13.0 bar	9.93–39.37 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air	IP55
30-11018-A	220.7 kW	7.0–13.0 bar	11.87–44.99 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air	IP55
30-11018-W	220.7 kW	7.0–13.0 bar	11.87–44.99 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Water	IP55
30-11019-A	257.4 kW	7.0–13.0 bar	12.35–47.60 m³/min	81 dB(A)	4 450 kg	3310×2090×2400 mm	Air	IP55
30-11020-A	275.8 kW	7.0–13.0 bar	14.56–54.12 m³/min	82 dB(A)	5 850 kg	3310×2090×2400 mm	Air	IP55
30-11020-W	275.8 kW	7.0–13.0 bar	14.56–54.12 m³/min	82 dB(A)	5 850 kg	3310×2090×2400 mm	Water	IP55
30-11021-A	312.6 kW	7.0–13.0 bar	15.81–58.12 m³/min	83 dB(A)	6 450 kg	3310×2090×2400 mm	Air	IP55
