PM VSD Schraubenkompressor — Einstufig

Permanentmagnetmotorgetriebene Schraubenkompressoren mit variabler Drehzahl. Bis zu 35% Energieeinsparung gegenüber Standard-VSD. Direktantrieb 1:1 mit konstantem Druckregelung ±0,1 bar.

Was ist ein PM VSD-Kompressor?

Ein PM VSD-Kompressor (Permanent Magnet Variable Speed Drive) verwendet einen Permanentmagnetmotor, der die Drehzahl automatisch an den Druckluftbedarf in Echtzeit anpasst. Anstatt mit voller Kapazität zu laufen und den Überdruck abzulassen, liefert der Kompressor genau die benötigte Drucklufmenge — was die Stromkosten im Vergleich zu herkömmlichen Kompressoren um bis zu 35% senken kann.

Die geschlossene Vektorregelung bietet eine Reaktionszeit von unter 50 Millisekunden mit konstanter Druckregelung innerhalb von ±0,1 bar. Die Magnete der UH-Serie halten Temperaturen bis zu 180°C stand und haben eine Lebensdauer von über 40.000 Betriebsstunden. Der Direktantrieb 1:1 eliminiert Energieverluste und wartungsintensive Riemen, während SKF-Lager und 304-Edelstahlrohrleitungen eine lange Lebensdauer gewährleisten.

Die Modellreihe reicht von 5,5 kW bis 400 kW mit Betriebsdrücken zwischen 7,0 und 13,0 bar, was von kleineren Werkstätten bis hin zu großen Industrieanlagen abgedeckt wird. IP65-Schutz bei Modellen bis 45 kW und IP55 ab 55 kW aufwärts macht sie für anspruchsvolle Betriebsumgebungen geeignet.

Interessiert?

Wir helfen Ihnen, die richtige Lösung für Ihr Unternehmen zu finden.

Produktkatalog herunterladen Produktkatalog öffnen

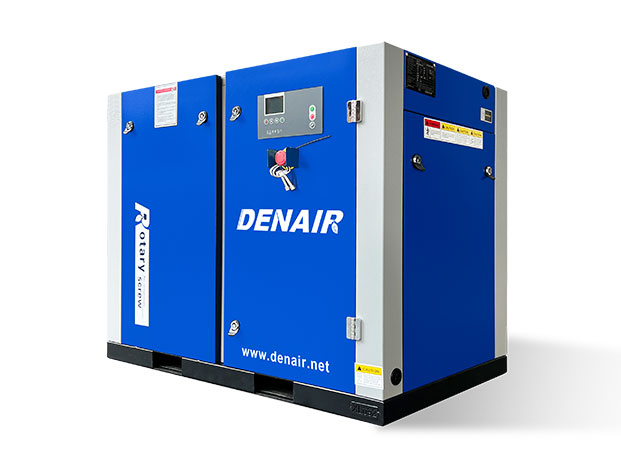

PM VSD Schraubenkompressor — Einstufig — 1

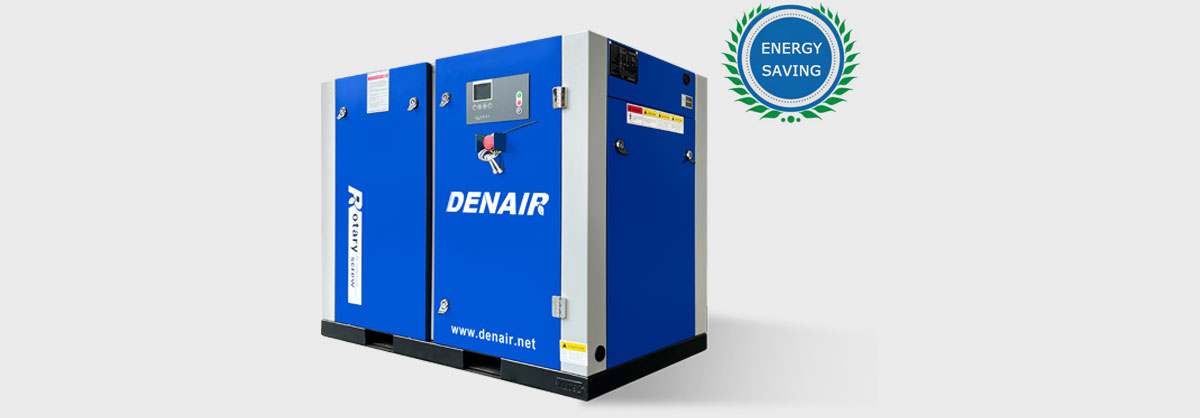

PM VSD Schraubenkompressor — Einstufig — 2

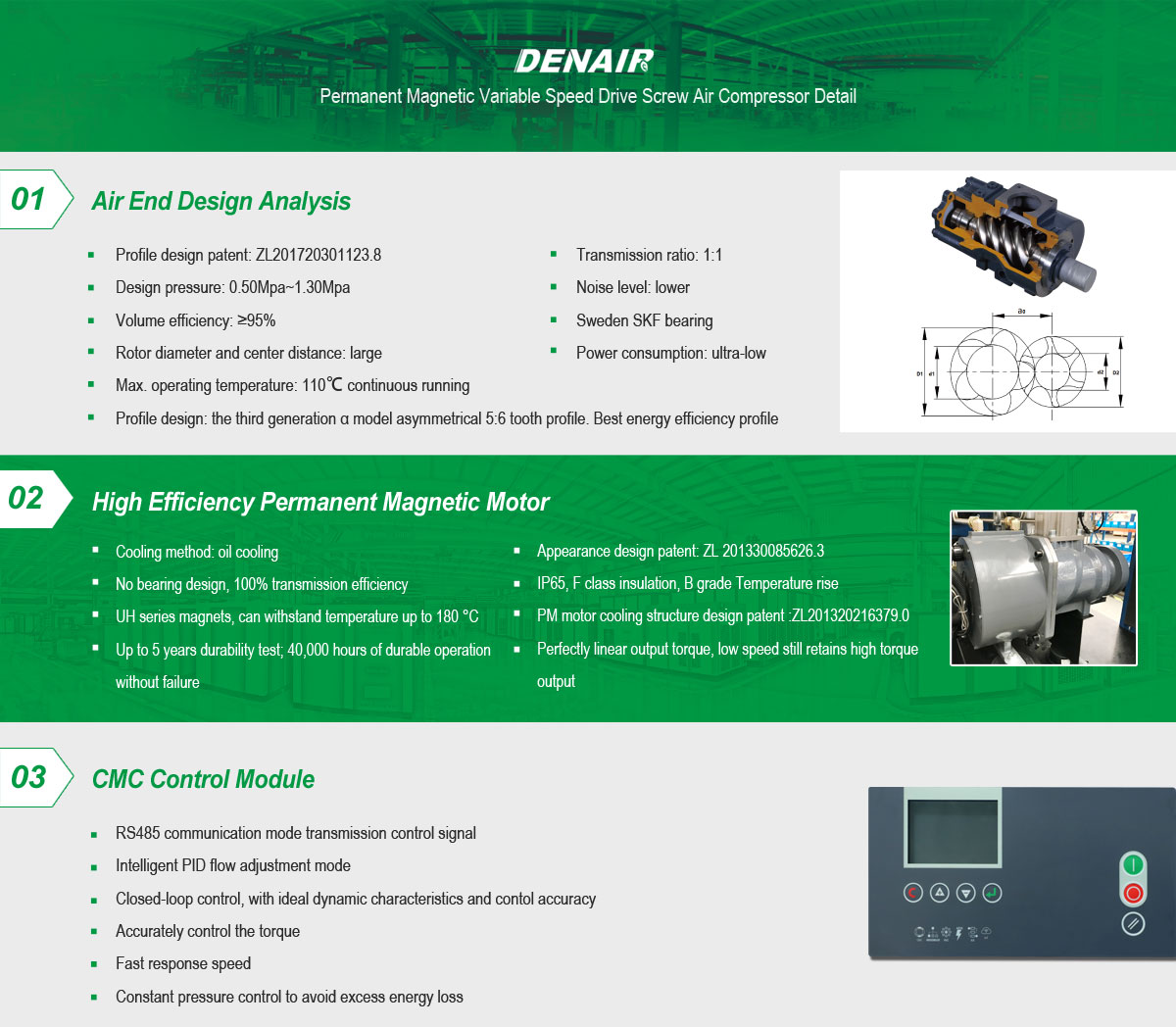

PM VSD Schraubenkompressor — Einstufig — 3

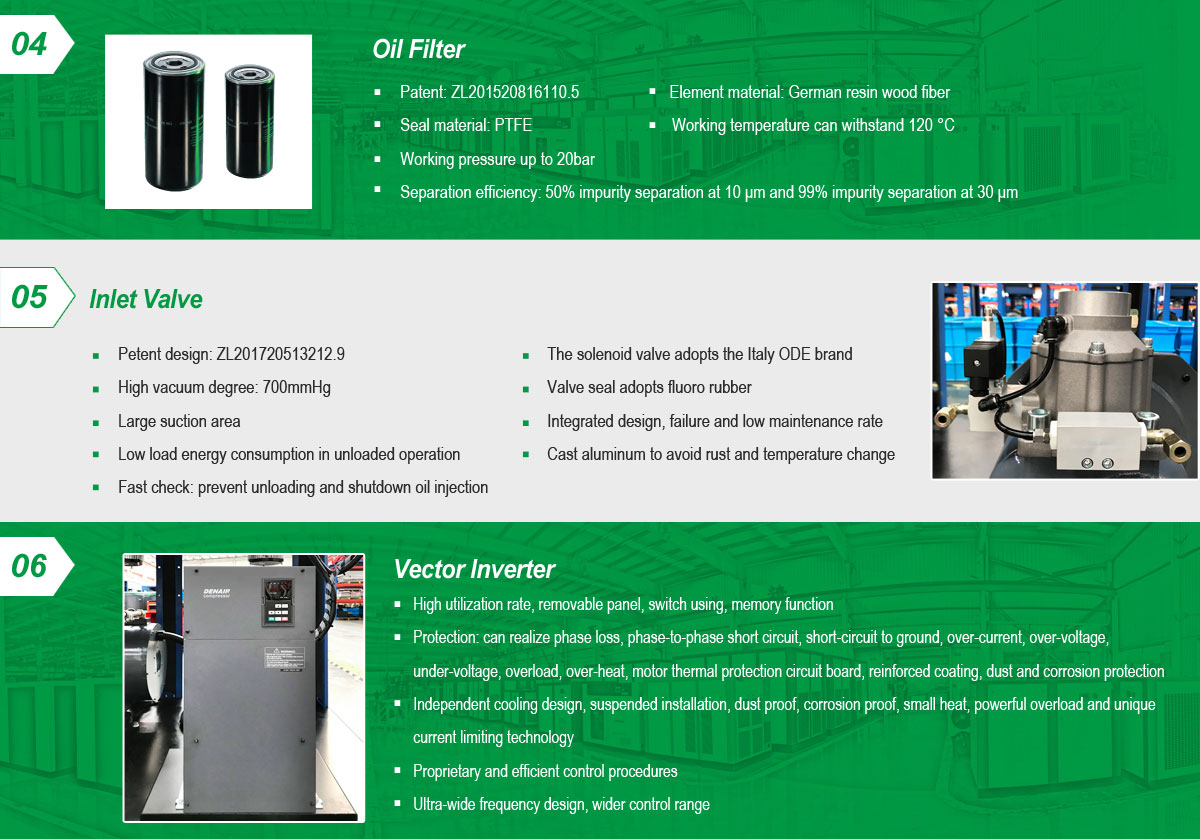

PM VSD Schraubenkompressor — Einstufig — 4

Hauptmerkmale

Permanentmagnetmotor mit IP65 (5,5–45 kW) / IP55 (55–400 kW)

UH-Serie Magnete, bis 180°C beständig, 40.000 Stunden Lebensdauer

SKF-Lager (Schweden)

RS485-Kommunikation

Geschlossene Vektorregelung — Reaktionszeit <50 ms

Konstante Druckregelung ±0,1 bar

Bis zu 35% Energieeinsparung gegenüber Standard-VSD

304-Edelstahlrohrleitungen

Picolino-Modul-Ölabscheider (2 min Wartung)

PTFE-Dichtung, Betriebsdruck bis 20 bar

Zertifizierungen

CEISO 9001

Modelle & Spezifikationen

Art.nr	Leistung	Druck	Liefermenge (FAD)	Geräuschpegel	Gewicht	Abmessungen	Kühlung	Schutzart (IP)
30-11001-A	5.5 kW	7.0–10.0 bar	0.38–1.00 m³/min	62 dB(A)	165 kg	900×600×860 mm	Air	IP65
30-11001-A	7.5 kW	7.0–10.0 bar	0.43–1.40 m³/min	62 dB(A)	170 kg	900×600×860 mm	Air	IP65
30-11003-A	11 kW	7.0–12.5 bar	0.55–2.16 m³/min	64 dB(A)	200 kg	1050×650×900 mm	Air	IP65
30-11004-A	15 kW	7.0–12.5 bar	0.74–2.73 m³/min	64 dB(A)	260 kg	1050×650×900 mm	Air	IP65
30-11005-A	18.5 kW	7.0–12.5 bar	0.88–3.38 m³/min	66 dB(A)	325 kg	1100×650×920 mm	Air	IP65
30-11006-A	22 kW	7.0–12.5 bar	0.88–3.95 m³/min	66 dB(A)	335 kg	1300×800×1050 mm	Air	IP65
30-11007-A	30 kW	7.0–12.5 bar	1.36–5.51 m³/min	68 dB(A)	550 kg	1300×800×1050 mm	Air	IP65
30-11008-A	37 kW	7.0–12.5 bar	1.42–6.74 m³/min	69 dB(A)	580 kg	1500×960×1200 mm	Air	IP65
30-11009-A	45 kW	7.0–12.5 bar	1.62–8.46 m³/min	75 dB(A)	600 kg	1500×960×1200 mm	Air	IP65
30-11010-A	55 kW	7.0–12.5 bar	3.69–13.25 m³/min	77 dB(A)	1 500 kg	1800×1300×1500 mm	Air	IP55
30-11011-A	75 kW	7.0–12.5 bar	3.69–13.25 m³/min	77 dB(A)	1 500 kg	1800×1300×1500 mm	Air	IP55
30-11012-W	90 kW	7.0–12.5 bar	5.19–18.13 m³/min	77 dB(A)	1 795 kg	2435×1795×1715 mm	Air/Water	IP55
30-11013-W	110 kW	7.0–12.5 bar	5.45–16.70 m³/min	78 dB(A)	2 435 kg	2435×1795×1715 mm	Air/Water	IP55
30-11014-W	132 kW	7.0–12.5 bar	6.10–24.65 m³/min	78 dB(A)	2 435 kg	2435×1795×1715 mm	Air/Water	IP55
30-11015-W	160 kW	7.0–12.5 bar	7.18–30.70 m³/min	79 dB(A)	2 945 kg	2945×1795×1715 mm	Air/Water	IP55
30-11016-W	185 kW	7.0–12.5 bar	8.30–35.31 m³/min	79 dB(A)	3 035 kg	3035×1795×1715 mm	Air/Water	IP55
30-11016-W	200 kW	7.0–12.5 bar	9.93–39.37 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air/Water	IP55
30-11017-W	220 kW	7.0–12.5 bar	11.87–44.99 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air/Water	IP55
30-11019-W	250 kW	7.0–12.5 bar	12.35–47.60 m³/min	81 dB(A)	4 450 kg	3310×2090×2400 mm	Air/Water	IP55
30-11019-W	280 kW	7.0–12.5 bar	14.56–54.12 m³/min	82 dB(A)	5 850 kg	3310×2090×2400 mm	Air/Water	IP55
30-11021-W	315 kW	7.0–12.5 bar	15.81–58.12 m³/min	83 dB(A)	6 450 kg	3310×2090×2400 mm	Air/Water	IP55
30-11022-W	355 kW	7.0–12.5 bar	17.03–64.35 m³/min	84 dB(A)	6 700 kg	3730×2380×2550 mm	Water	IP55
30-11002-A	7.4 kW	7.0–13.0 bar	0.29–1.40 m³/min	62 dB(A)	170 kg	900×600×860 mm	Air	IP65
30-11012-A	88.3 kW	7.0–13.0 bar	5.19–18.13 m³/min	77 dB(A)	1 795 kg	2435×1795×1715 mm	Air	IP55
30-11013-A	110.3 kW	7.0–13.0 bar	5.19–21.00 m³/min	78 dB(A)	2 000 kg	2435×1795×1715 mm	Air	IP55
30-11014-A	128.7 kW	7.0–13.0 bar	6.10–24.65 m³/min	78 dB(A)	2 210 kg	2435×1795×1715 mm	Air	IP55
30-11015-A	158.1 kW	7.0–13.0 bar	7.18–30.70 m³/min	79 dB(A)	2 945 kg	2945×1795×1715 mm	Air	IP55
30-11016-A	183.9 kW	7.0–13.0 bar	8.46–35.31 m³/min	79 dB(A)	3 035 kg	3035×1795×1715 mm	Air	IP55
30-11017-A	198.6 kW	7.0–13.0 bar	9.93–39.37 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air	IP55
30-11018-A	220.7 kW	7.0–13.0 bar	11.87–44.99 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Air	IP55
30-11018-W	220.7 kW	7.0–13.0 bar	11.87–44.99 m³/min	80 dB(A)	4 300 kg	3110×1890×2150 mm	Water	IP55
30-11019-A	257.4 kW	7.0–13.0 bar	12.35–47.60 m³/min	81 dB(A)	4 450 kg	3310×2090×2400 mm	Air	IP55
30-11020-A	275.8 kW	7.0–13.0 bar	14.56–54.12 m³/min	82 dB(A)	5 850 kg	3310×2090×2400 mm	Air	IP55
30-11020-W	275.8 kW	7.0–13.0 bar	14.56–54.12 m³/min	82 dB(A)	5 850 kg	3310×2090×2400 mm	Water	IP55
30-11021-A	312.6 kW	7.0–13.0 bar	15.81–58.12 m³/min	83 dB(A)	6 450 kg	3310×2090×2400 mm	Air	IP55
